线性渐变中性密度滤光片
线性渐变中性密度滤光片


产品描述

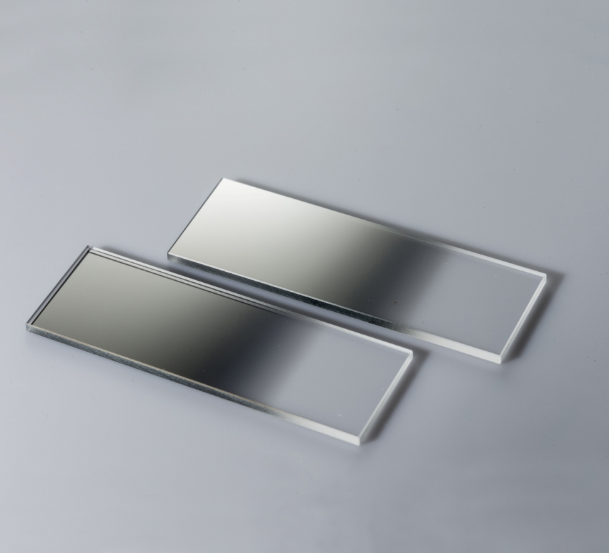

条形渐变中性密度滤光片(简称条形渐变密度片)可通过移动滤光片或光源来线性衰减光强。在条形长度方向实现光能的精确调整,在保持中性光谱光能分布的前提下,实现光能的可调、可控,分为金属合金型变密度片和低反型变密度片(GND)。它既适用于普通光源,也适用于激光光源。当两片组合使用反向平移时,可以实现对较大束斑的光的衰减。可选使用光谱范围250nm—2500nm。特别尺寸、密度、波长的密度片可以定做。

产品指标

基片:BK7 、熔融石英

平行度:3’

表面质量:80-50

标准线性度:±5%

光密度最深点标准偏差:±5%

校准波长:550nm

● 设计波长:380nm-2000nm (BK7)/ 250nm-2500nm (熔融石英)

●尺寸范围:6—170mm

长度

宽度

光密度

材料

76.2

25.4

1

BK7

76.2

25.4

1.5

BK7

76.2

25.4

2

BK7

76.2

25.4

3

BK7

76.2

25.4

4

BK7

50.8

25.4

1

BK7

50.8

25.4

1.5

BK7

50.8

25.4

2

BK7

50.8

25.4

3

BK7

50.8

25.4

4

BK7

条形渐变中性密度滤光片.pdf
